Un disegno DWG fatto bene fa la differenza quando si lavora su finestre e portefinestre in alluminio: chiarisce geometrie, nodi costruttivi, aperture e punti critici prima che il cantiere parta. In pratica riduce gli errori di posa, accelera il confronto tra progettista e fornitore e aiuta a capire se un sistema è davvero compatibile con il progetto. Qui mi concentro su cosa deve contenere un file utile, come leggerlo senza perdere tempo e quali controlli fare prima di usarlo in modo operativo.
I punti che contano davvero quando lavori con i DWG dei serramenti in alluminio
- DWG è il formato più utile quando devi modificare, verificare o coordinare un dettaglio tecnico.
- Un file serio mostra almeno sezione, nodo muro, verso di apertura, quote e stratigrafia del sistema.
- Il PDF serve per leggere e approvare, ma non sostituisce il DWG quando bisogna intervenire sul progetto.
- BIM e IFC aiutano nei coordinamenti complessi, ma non sono sempre necessari per un dettaglio di serramento.
- Se mancano unità, layer puliti o una versione compatibile, il rischio di errore cresce subito.
Che cosa contiene davvero un DWG di un serramento in alluminio
Autodesk descrive il DWG come il formato nativo di AutoCAD: in pratica è il contenitore che porta dentro geometrie, quote, annotazioni e una parte importante della logica di lavoro del disegno. Per finestre e portefinestre in alluminio questo conta molto, perché non stai guardando solo una sagoma, ma un insieme di informazioni che devono combaciare con muro, finiture, vetro e ferramenta.
Io considero utile un DWG solo quando permette di leggere almeno questi elementi:
- Pianta e prospetto, per capire ingombri, luce netta e verso di apertura.

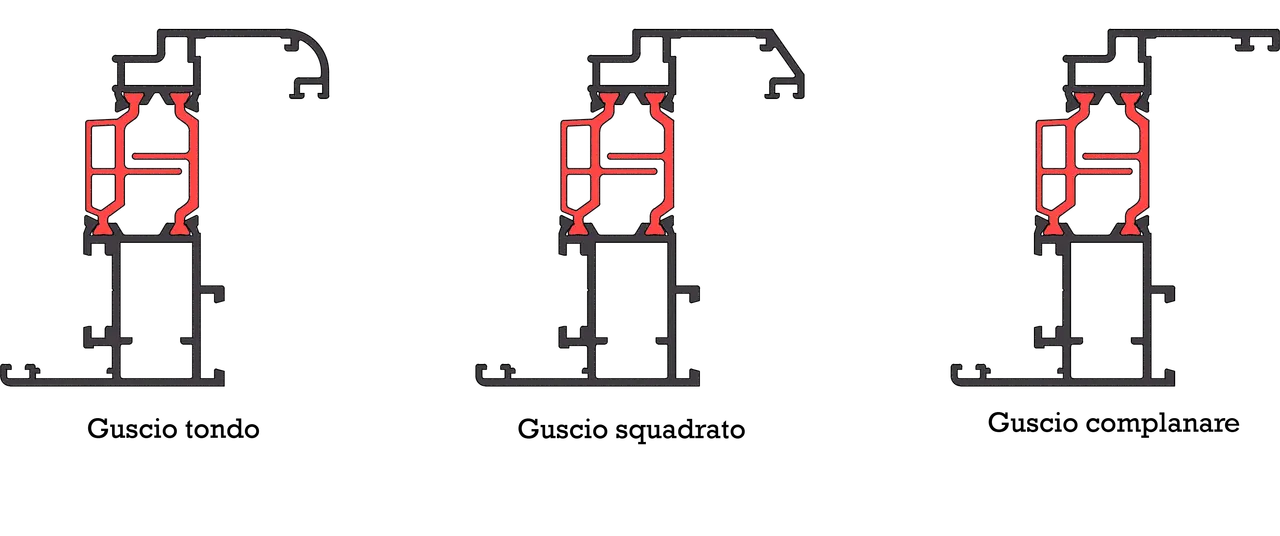

- Sezione del profilo, per verificare spessori, camere, guarnizioni e taglio termico, cioè l’inserto che interrompe la continuità del metallo per limitare la dispersione di calore.

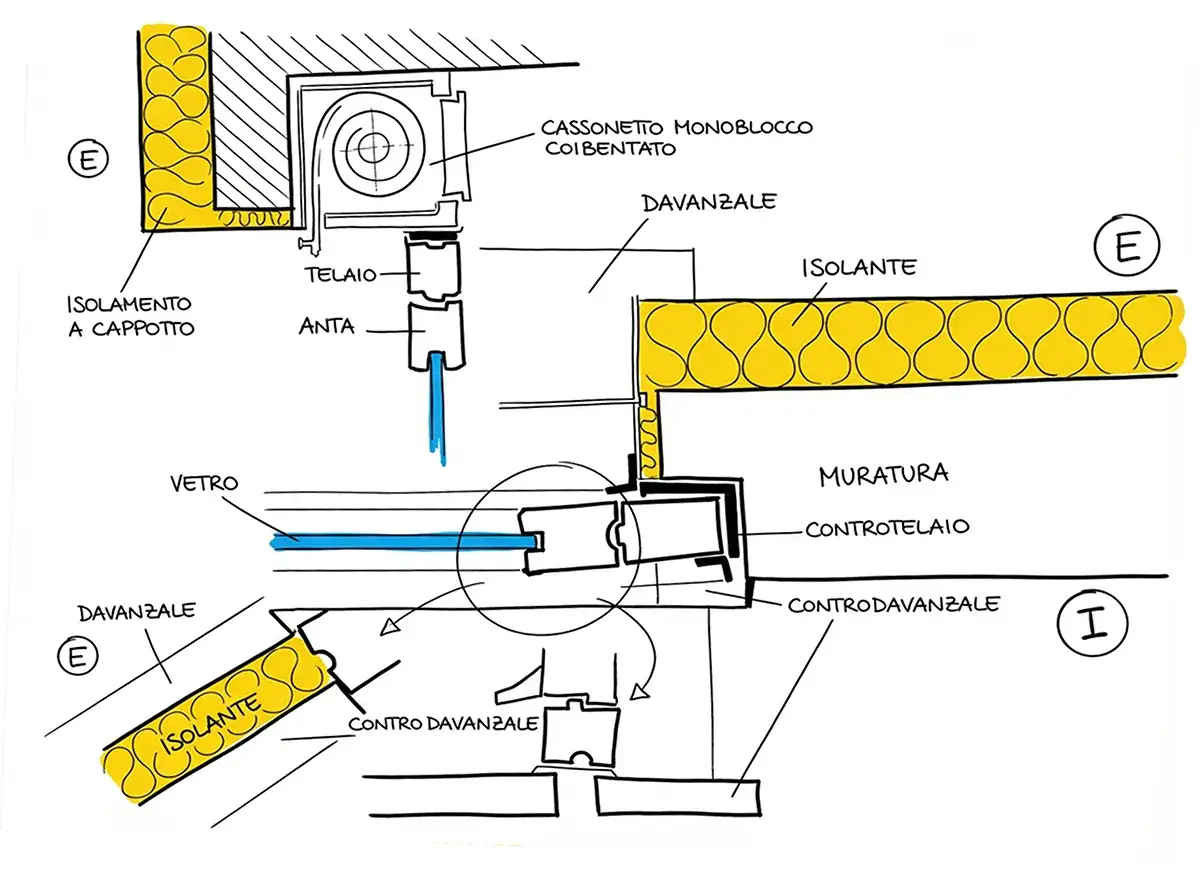

- Nodo muro, cioè il dettaglio di incontro tra serramento, controtelaio, isolamento e finitura interna o esterna.
- Quote leggibili, meglio se in millimetri e coerenti con il disegno reale.
- Verso di apertura e tipologia del sistema, perché battente, scorrevole e alzante non si comportano allo stesso modo.
- Layer separati per profilo, vetro, ferramenta, testi e quote, così il file resta pulito e modificabile.
Quando tutto questo c’è, il file non è solo “bello da vedere”: diventa uno strumento tecnico vero. Ed è proprio da questi elementi che si capisce se il disegno è davvero usabile oppure solo ordinato in apparenza.
Quando il file aiuta il progetto e quando non basta
Il DWG è molto utile, ma non risolve tutto da solo. Io lo uso soprattutto in tre situazioni: quando devo coordinare il progetto architettonico, quando devo verificare un nodo costruttivo delicato e quando voglio confrontare più sistemi prima di scegliere quello giusto.
Nel lavoro quotidiano il DWG è forte perché permette di:
- confrontare rapidamente un telaio con lo spessore del muro;
- verificare se il serramento entra davvero nel pacchetto previsto;
- leggere ingombri e aperture prima di arrivare in cantiere;
- allineare progettista, serramentista e posatore sullo stesso dettaglio;
- fare correzioni senza ridisegnare tutto da zero.
Però il file non basta quando serve una conferma prestazionale completa. Un DWG non sostituisce la scheda tecnica, la dichiarazione del sistema, le indicazioni di posa o le verifiche su isolamento termico e acustico. Se manca questa parte, il disegno può anche essere corretto dal punto di vista grafico, ma resta incompleto dal punto di vista decisionale.
In altre parole, il DWG accelera il lavoro, ma non deve diventare l’unico documento su cui ci si appoggia. Da qui ha senso capire quali dettagli fanno davvero la differenza dentro il file.
I dettagli che distinguono un file buono da uno incompleto
Quando apro un file di serramento in alluminio, la prima cosa che guardo non è la resa grafica. Controllo se il disegno è leggibile, coerente e abbastanza preciso da essere usato senza inseguire integrazioni telefoniche o mail di chiarimento.
| Elemento | Cosa controllo | Perché conta |
|---|---|---|
| Sezione del profilo | Spessori, geometria, taglio termico, vetro e guarnizioni | Dice subito se il sistema è credibile e compatibile con il progetto |
| Nodo muro | Controtelaio, isolamento, fissaggi e finiture | Evita conflitti tra serramento, cappotto e rivestimenti |
| Quote | Unità in millimetri, luce netta, tolleranze e riferimenti | Riduce il rischio di errori in ordine e in posa |
| Layer | Linee separate per profilo, vetro, ferramenta, testi e quote | Rende il file più pulito, leggibile e facile da modificare |
| Versione file | Compatibilità con il CAD usato in studio o in officina | Evita problemi di apertura, conversione o perdita di dati |
| Verso di apertura | Tipo di anta, manovra e ingombro reale | Serve per non sbagliare lato, spazio utile e funzionalità |
Un buon archivio CAD, in genere, separa anche i contenuti per funzione: sezione di sistema, piano sistema, dettaglio costruttivo, attacco a muro e installazione della ferramenta. Questa organizzazione non è un vezzo grafico: è il modo più semplice per capire dove si trova l’informazione che ti serve senza perdere tempo in tavole confuse.
Se il file non supera questi controlli, il rischio è di portare in cantiere un dettaglio che va ancora corretto. E quando succede, i problemi non nascono quasi mai dal grande errore, ma da una serie di piccole incoerenze che nessuno aveva intercettato in tempo.
DWG, PDF e BIM non servono allo stesso modo
Io uso il DWG per lavorare, il PDF per condividere e il BIM solo quando il progetto lo richiede davvero. È una distinzione semplice, ma evita molti malintesi.
| Formato | Quando è più utile | Limite principale |
|---|---|---|
| DWG | Modifiche, verifica tecnica, coordinamento con altri elaborati CAD | Richiede software compatibile e può creare problemi se la versione non coincide |
| Lettura rapida, approvazione, invio al cliente o al cantiere | Non è il formato ideale quando bisogna intervenire sul disegno | |
| IFC o BIM | Coordinamento multidisciplinare, progetti complessi, modelli condivisi | Più pesante da gestire e non sempre necessario per un dettaglio di serramento |
La regola pratica è questa: se devo cambiare un dettaglio, voglio il DWG; se devo farlo leggere a tutti, voglio anche il PDF; se il progetto coinvolge tante discipline e tanti interferimenti, allora ha senso salire di livello con il BIM. A quel punto il formato smette di essere una questione tecnica astratta e diventa una scelta di metodo.
Gli errori più comuni che fanno perdere tempo in cantiere
Molti problemi nascono prima ancora della posa. Spesso il file è disponibile, ma non è abbastanza affidabile per essere usato senza controlli. Qui gli errori che vedo più spesso sono sempre gli stessi.
- Unità sbagliate: il disegno è in millimetri, ma qualcuno lo legge come se fosse in centimetri, o viceversa.
- Versione non compatibile: il file si apre male, perde elementi o richiede conversioni inutili.
- Quote incoerenti: il valore scritto non corrisponde alla geometria reale del disegno.
- Verso di apertura confuso: il serramento viene letto al contrario e l’ingombro cambia.
- Nodo muro incompleto: mancano cappotto, controtelaio, finitura o spazi per la posa.
- Layer sporchi: troppe linee sovrapposte, blocchi importati male o testi che coprono i dettagli.
- Disegno “vetrinizzato”: graficamente bello, ma povero di informazioni utili a chi deve davvero installare o verificare.
Il problema non è soltanto estetico. Un file così ti costringe a fare domande banali, rallenta il flusso di lavoro e aumenta il margine di errore proprio dove il serramento dovrebbe invece essere chiaro. Per evitarlo, conviene chiedere il file nel modo giusto fin dall’inizio.
Come chiederlo al fornitore senza ricevere un file inutilizzabile
Se devi richiedere un DWG per un serramento in alluminio, io non mi fermerei a un generico “mandami il disegno”. Specificare bene cosa serve fa risparmiare tempo a tutti e riduce la possibilità di ricevere un file troppo generico o troppo pesante.
- Chiedi la versione DWG compatibile con il software che usi davvero.
- Specifica se ti servono 2D, 3D o entrambi.
- Indica che le unità devono essere in millimetri e, se possibile, in scala reale nel modello.
- Richiedi layer separati per profilo, vetro, ferramenta, quote e testi.
- Domanda il nodo muro corretto per lo spessore reale della parete e per le finiture previste.
- Fatti inviare anche la scheda tecnica e la revisione del sistema, così il disegno si appoggia a dati aggiornati.
- Se il progetto è sensibile, chiedi una tavola con verso di apertura, ingombri e dettagli di posa già evidenziati.
Quando ricevi il materiale, io farei un controllo rapido ma rigoroso: unità, quote principali, coerenza tra sezione e nodo muro, data o revisione del file. Bastano pochi minuti per capire se il documento è pronto all’uso oppure se va ancora ripulito. Qui sta la vera differenza tra un file scaricato e un file davvero utile.
Il DWG giusto vale più di una libreria piena
Per i serramenti in alluminio il valore del DWG non è estetico ma operativo. Un file chiaro riduce gli scarti tra progetto, preventivo e posa; uno confuso fa l’opposto. Quando il disegno è coerente con la scheda tecnica e aggiornato alla revisione corretta, diventa uno strumento che semplifica il lavoro di progettista, serramentista e installatore.
La mia regola pratica è semplice: DWG per modificare e verificare, PDF per condividere, scheda tecnica per confermare che il dettaglio stia in piedi anche fuori dallo schermo. Se questi tre livelli raccontano la stessa cosa, il serramento smette di essere un punto fragile del progetto e diventa una scelta controllata, leggibile e molto più facile da portare in cantiere.
