La porta finestra in pianta va letta con attenzione perché non racconta solo un’apertura nel muro: segnala il verso, l’ingombro dell’anta, la relazione con il pavimento finito e i punti che in cantiere possono creare problemi. Io la considero una delle aperture più fraintese quando il progetto resta troppo grafico e poco costruttivo. Qui trovi come riconoscerla, come verificare il vano prima dell’ordine e come impostare una posa che regga davvero nel tempo.
I punti essenziali da tenere a vista
- In pianta conta il simbolo, ma contano ancora di più soglia, verso di apertura e spazio di manovra.
- La scala del disegno cambia il dettaglio: a 1:100 leggi il minimo indispensabile, a 1:50 e 1:20 emergono controtelaio e soglia.
- Prima della posa vanno controllati vano grezzo, quote di pavimento finito, fuori squadro e tipo di soglia.
- Una posa corretta si basa su appoggi, fissaggi e sigillature; la schiuma da sola non basta.
- Soglia passante, interrotta o ribassata incidono in modo diverso su comfort, accessibilità e tenuta all’acqua.
Come si legge una porta-finestra in pianta

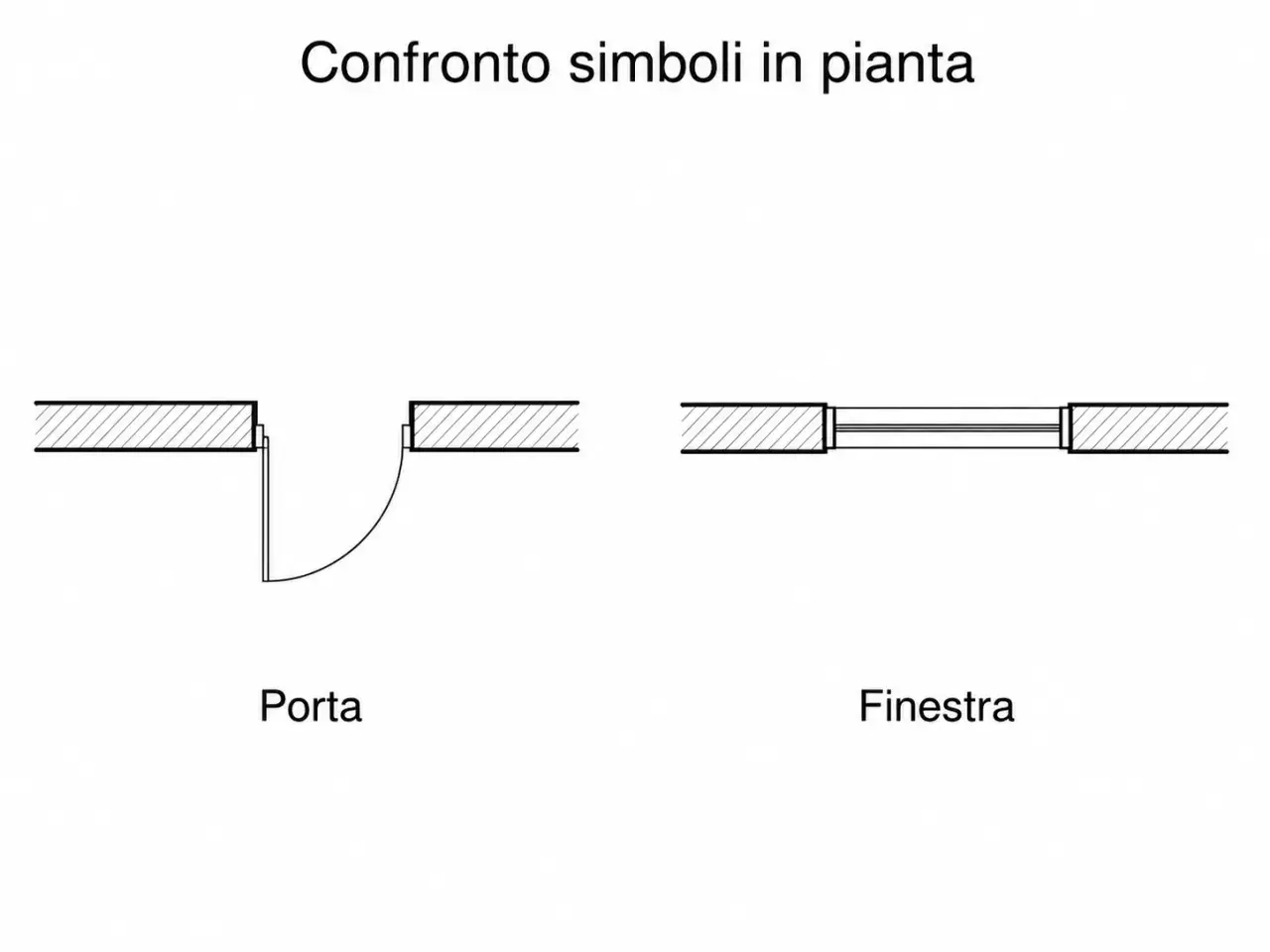

In pianta, la porta-finestra si riconosce come un’apertura nel muro che di solito mostra l’anta o le ante e, nei modelli battenti, l’arco di apertura. Se il serramento è scorrevole, l’arco spesso sparisce e resta più evidente l’ingombro del sistema di scorrimento. Il dettaglio fondamentale è capire non solo dove si apre, ma dove passa davvero la soglia rispetto al pavimento finito.

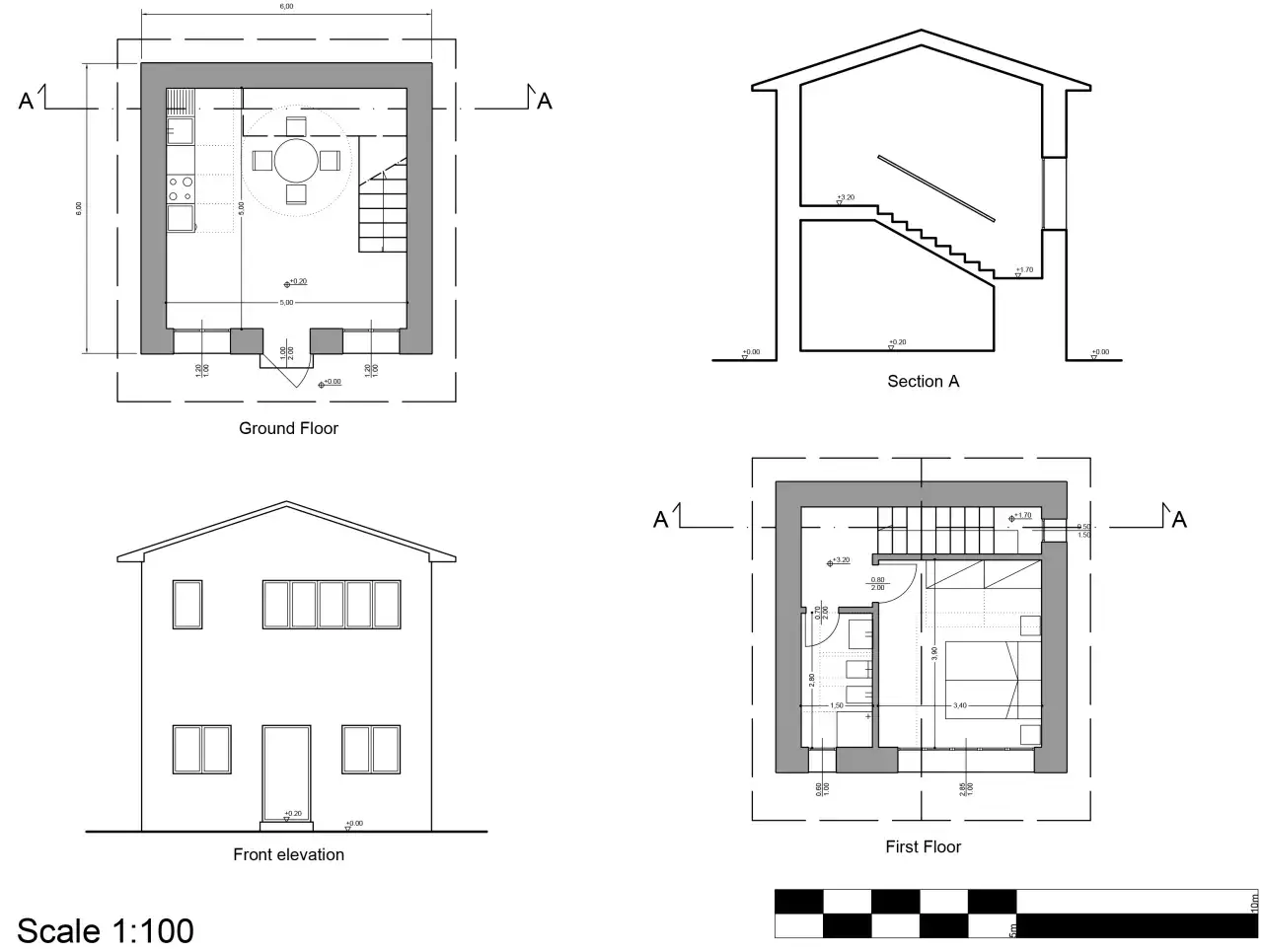

La pianta è una sezione orizzontale tracciata di norma a circa 100-150 cm dal pavimento, quindi sotto la parte alta delle aperture. Per questo il disegno può essere essenziale oppure molto ricco: a scala 1:100 basta leggere la funzione, mentre a 1:50 o 1:20 conviene mostrare anche telaio, battute e nodo inferiore. Io controllo sempre tre cose: la luce del vano, il verso di apertura e la posizione della linea di pavimento. Se questi tre elementi non sono chiari, il rischio di errore cresce subito.
In una pianta ben fatta si capisce anche se l’apertura invade una zona di passaggio, se si scontra con un arredo e se lascia spazio sufficiente a tende, radiatori o parapetti. Da qui conviene distinguere le varianti, perché non tutte le aperture si disegnano e si installano allo stesso modo.
Battente, scorrevole o alzante-scorrevole
La forma del simbolo cambia in base al sistema, ma cambia soprattutto il lavoro in posa. Una porta-finestra a battente è più semplice da leggere in pianta perché l’anta ruota e occupa uno spazio preciso; una scorrevole sposta il problema sul binario e sulla soglia; una alzante-scorrevole chiede più attenzione su portanza, regolazioni e continuità tra interno ed esterno.
| Tipo di apertura | Come appare in pianta | Cosa cambia in posa | Quando la preferisco |
|---|---|---|---|
| Battente | Anta con arco di apertura | Serve spazio libero per la rotazione e un controllo preciso dei fuori squadro | Per aperture standard e quando si vuole un sistema più immediato da leggere e manutenere |
| Scorrevole | Ingombro lineare, senza arco marcato | La soglia e il drenaggio diventano il punto più delicato | Quando lo spazio interno è poco o quando l’affaccio richiede massima libertà di passaggio |
| Alzante-scorrevole | Segno più tecnico, spesso con riferimenti a guide e binari | Richiede supporto accurato, regolazioni fini e nodo inferiore ben progettato | Per grandi aperture e per chi cerca un buon equilibrio tra comfort e ampiezza visiva |
Quando il progetto è stretto o l’affaccio è piccolo, la scorrevole risolve meglio il tema dell’ingombro. Quando invece serve una chiusura più tradizionale, con buona tenuta e manutenzione più semplice, il battente resta una scelta solida. L’alzante-scorrevole la considero il compromesso migliore per grandi aperture, ma solo se il dettaglio della soglia è studiato bene fin dall’inizio. Il passaggio successivo è capire quali verifiche fare prima ancora di ordinare il serramento.
Le verifiche da fare prima della posa
Qui si gioca una parte importante del risultato. Il vano grezzo non basta: servono le quote del pavimento finito, il rilievo delle diagonali, la verifica dei fuori squadro e il controllo dell’eventuale dislivello verso l’esterno. Se il serramento viene misurato troppo presto, il rischio è semplice: la porta-finestra arriva corretta sulla carta ma sbagliata in cantiere. In questa fase io mi allineo sempre alle indicazioni di progetto, alle schede del produttore e alle logiche della posa professionale, perché ogni sistema ha tolleranze proprie.
- Vano di posa - è lo spazio realmente disponibile per inserire il telaio; deve essere coerente con il progetto e con le tolleranze del sistema.
- Controtelaio - è il telaio secondario che facilita fissaggio e allineamento; se c’è, le misure vanno lette su quello, non solo sul muro grezzo.
- Quota del pavimento finito - cambia l’altezza utile della soglia e il rapporto con l’esterno.
- Tipo di soglia - incide su tenuta, accessibilità e continuità con il rivestimento.
- Spazio di apertura - va verificato rispetto a muri, arredi, scuri, zanzariere e tendaggi.
Nella pratica professionale italiana questo è il punto in cui il progetto smette di essere teorico. Se il serramento non dialoga con la muratura, con il cappotto e con i pacchetti di pavimento, anche un buon prodotto finisce montato male. Ed è proprio per questo che la posa va letta come processo, non come semplice installazione.
Come si svolge una posa fatta bene
Quando il cantiere parte, io cerco una sequenza precisa. Prima si prepara il vano, poi si controllano appoggi e quote, quindi si posa il controtelaio o il telaio, si fissano i punti di ancoraggio e solo dopo si chiudono i giunti con i materiali di tenuta. Saltare un passaggio spesso non accelera il lavoro: lo complica più avanti.
- Preparazione del vano e pulizia delle superfici di appoggio.
- Verifica del livello, della verticale e della squadra prima del fissaggio.
- Posizionamento del telaio con spessori corretti e appoggi continui nei punti richiesti.
- Fissaggio meccanico secondo il sistema scelto e secondo il supporto murario.
- Sigillatura del giunto per evitare infiltrazioni d’aria e acqua.
- Controllo finale di apertura, chiusura, registrazione e tenuta.
Non tutti i supporti reagiscono allo stesso modo: muratura piena, laterizio forato e cappotto richiedono ancoraggi e accessori diversi. Qui non conviene improvvisare, perché il fissaggio corretto dipende dal sistema e dal supporto. Il dettaglio che viene spesso sottovalutato è il raccordo inferiore, cioè il punto tra soglia, serramento e pavimento. Qui si decide gran parte della protezione contro acqua e dispersioni, soprattutto nelle aperture verso balconi, terrazzi e giardini. Se la sigillatura resta debole in basso, il problema non si vede subito ma si manifesta nel tempo con spifferi, condensa o piccoli ingressi d’acqua. Dopo la sequenza operativa, conviene capire quale soglia scegliere davvero.
Soglia e tenuta contro acqua e dispersioni
La soglia non è un accessorio secondario. È il punto in cui la porta-finestra si confronta con il movimento dell’acqua, con la continuità del pavimento e con la richiesta di comfort interno. Nella pratica vedo tre soluzioni ricorrenti, ognuna con un compromesso diverso.
| Tipo di soglia | Vantaggi | Limiti | Dove la preferisco |
|---|---|---|---|
| Soglia passante | Semplifica il passaggio e rende il dettaglio costruttivo chiaro | Richiede attenzione maggiore su isolamento e barriere all’acqua | Quando il progetto privilegia continuità e gestione semplice del nodo |
| Soglia interrotta | Aiuta a migliorare il taglio termico e il controllo dei ponti freddi | Va progettata con precisione per non perdere tenuta | Quando l’efficienza energetica è prioritaria |
| Soglia ribassata o a filo | Favorisce accessibilità e passaggio più comodo | È la più esigente sul drenaggio e sulla posa | In case contemporanee, terrazzi e soluzioni barrier-free |
La scelta giusta dipende da esposizione, pioggia battente, quota del piano esterno e uso reale dell’affaccio. Su una facciata molto esposta io non inseguo mai l’estetica da sola: prima metto in sicurezza il nodo, poi penso alla continuità visiva. È qui che si capisce se un serramento è stato pensato per il comfort o solo per il rendering. Da questo punto, gli errori tipici diventano più facili da riconoscere.
Gli errori che fanno perdere tempo e prestazioni
La maggior parte dei problemi non nasce da un difetto del serramento, ma da una catena di piccoli errori. In cantiere li vedo ripetersi spesso, soprattutto quando il progetto non chiarisce abbastanza il dettaglio costruttivo.
- Misurare il vano prima delle quote definitive del pavimento.
- Confondere la luce architettonica con la luce realmente utile al montaggio.
- Ignorare il fuori squadro del muro e forzare il telaio.
- Affidare la tenuta solo alla schiuma, senza un sistema completo di sigillatura.
- Trascurare il nodo inferiore, che è quello più esposto a infiltrazioni.
- Non verificare l’ingombro dell’anta rispetto a arredi, serrande, frangisole o zanzariere.
- Non coordinare muratore, serramentista e pavimentista, lasciando scoperti i passaggi tra una lavorazione e l’altra.
Quando correggo questi errori in fase di rilievo, quasi sempre si evita un rifacimento costoso dopo la posa. Il punto non è essere pignoli per principio: è che una porta-finestra sbagliata in pochi millimetri può rovinare comfort, estetica e durata molto più di quanto sembri. Chiudo allora con il controllo finale che faccio sempre prima di considerare un lavoro davvero pronto.
Il controllo finale che evita rifacimenti in cantiere
Prima di chiudere il lavoro, io ricontrollo sempre quattro cose: apertura corretta, soglia coerente con il pacchetto di pavimento, sigillatura continua sui lati sensibili e assenza di attriti in apertura e chiusura. Se uno di questi punti non torna, il problema va risolto subito, non rimandato alla prima stagione di pioggia o al primo inverno.
Nel dubbio, la regola che uso è semplice: il disegno deve spiegare la posa e la posa deve rispettare il disegno, ma solo se il dettaglio è davvero completo. Quando questi due livelli coincidono, la porta-finestra lavora bene, il nodo inferiore resta protetto e l’apertura diventa un vantaggio per luce, aria e continuità con l’esterno. È qui che un progetto piccolo, ben risolto, vale più di una soluzione appariscente ma fragile.
