Le matrici per l’estrusione dell’alluminio non servono solo a “dare forma” al profilo: influenzano la scorrevolezza del metallo, la precisione dimensionale e l’aspetto finale del pezzo. Quando si lavora su infissi, serramenti o profili a vista, la differenza tra una matrice ben progettata e una improvvisata si vede subito sulla superficie, sui tempi di produzione e sulla durata dell’attrezzatura. Qui metto ordine tra materiali, trattamenti e finiture, con un taglio pratico utile a chi deve scegliere o valutare una soluzione.
I punti da fissare prima di scegliere una matrice
- La geometria interna della matrice controlla il flusso del metallo, non solo la forma esterna del profilo.
- L’acciaio più usato per queste attrezzature è l’H13, spesso indicato anche come X40CrMoV5-1.
- Le matrici lavorano in condizioni termiche severe, spesso nell’ordine di 450-550 °C, con punte locali ancora più alte.
- Nitrurazione, lucidatura e altri trattamenti superficiali allungano la vita utile, ma non compensano un progetto debole.
- Per i profili a vista, la scelta della lega e della finitura conta quasi quanto la matrice stessa.
- Per serramenti e facciate, 6060 e 6063 restano le scelte più naturali quando la qualità estetica è prioritaria.
Che cosa decide davvero una matrice nell’estrusione dell’alluminio

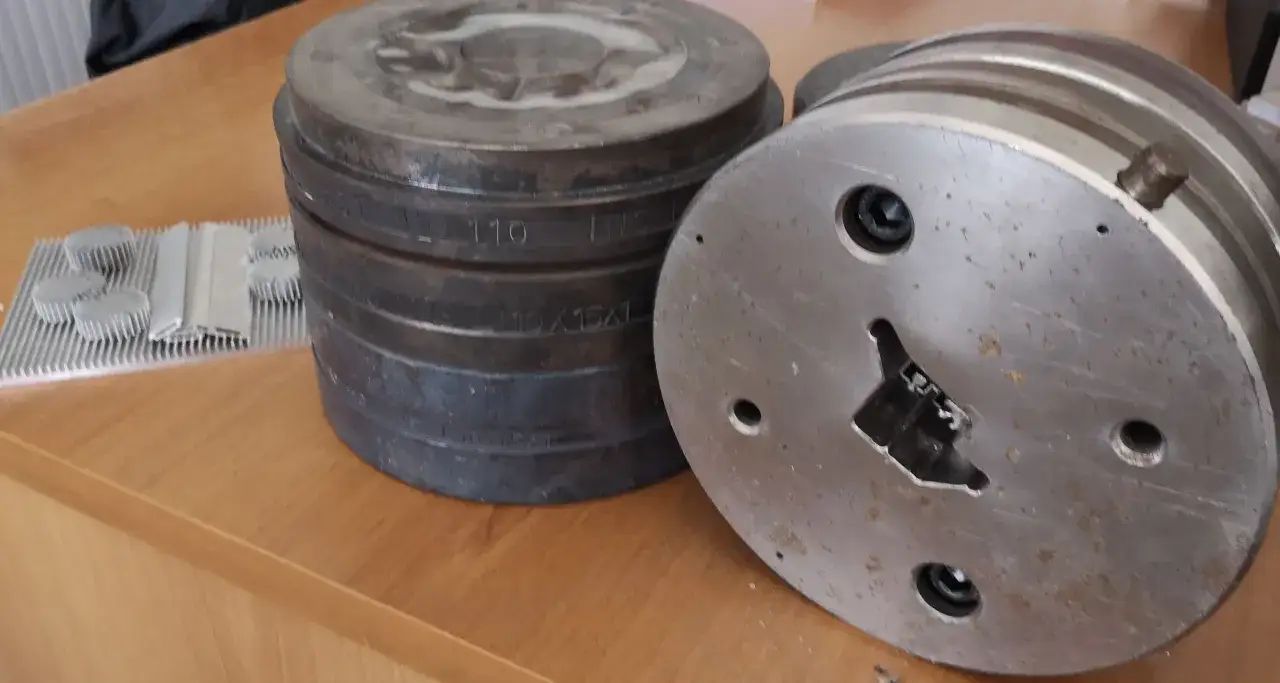

Io parto sempre da un punto semplice: una matrice non è un foro sagomato, ma un dispositivo che governa il flusso del metallo. La sua geometria interna, i canali di alimentazione, le superfici di appoggio e la lunghezza dei bearing determinano quanto il materiale scorre in modo uniforme e quanto il profilo esce stabile, diritto e pulito.
Nel caso dei profili pieni la logica è relativamente lineare, mentre per i profili cavi entrano in gioco soluzioni più complesse, con anime e zone di saldatura del flusso. Qui gli errori si pagano subito: differenze di velocità del materiale, segni superficiali, spessori non costanti o torsioni leggere ma fastidiose, soprattutto se il profilo deve finire in un serramento o in un elemento a vista.
La qualità del pezzo nasce prima dell’uscita dalla pressa. Se la matrice non distribuisce bene il flusso, poi non basta inseguire il difetto con correzioni a valle. È per questo che, in pratica, il progetto della matrice va letto insieme alla lega scelta, alla temperatura di lavoro e al livello di finitura atteso. Ed è proprio qui che entra in gioco il materiale della matrice.
Perché l’acciaio giusto cambia durata e precisione
Per le matrici di estrusione si usano soprattutto acciai da lavoro a caldo. Il riferimento più diffuso è l’H13, o X40CrMoV5-1, perché offre un equilibrio convincente tra tenacità, resistenza all’usura e stabilità alle alte temperature. Non è un dettaglio secondario: durante l’estrusione l’attrezzatura lavora spesso tra 450 e 550 °C, e nelle zone più sollecitate la temperatura locale può salire ancora.
In queste condizioni la matrice non deve solo resistere, deve anche mantenere la forma. Se l’acciaio è troppo fragile, compaiono cricche da fatica termica; se è troppo tenero, si consumano rapidamente le superfici di bearing e la precisione del profilo peggiora. Io diffido delle scorciatoie del tipo “più duro è sempre meglio”: per queste applicazioni serve un compromesso serio, non un valore isolato sulla scheda tecnica.
In alcune lavorazioni si valutano anche altri acciai da lavoro a caldo della stessa famiglia, ma la logica resta la stessa: tenacità sufficiente, buona risposta ai cicli termici e usura contenuta. Il costo iniziale dell’acciaio incide, certo, ma va letto insieme ai fermi impianto, alla frequenza di rettifica e alla qualità costante del pezzo. Un materiale più economico può sembrare conveniente solo fino alla prima serie di scarti.
Quando l’acciaio è scelto bene, però, il quadro non è ancora completo: senza trattamenti superficiali adeguati, la durata reale della matrice resta più bassa di quanto ci si aspetti. Da qui il passaggio ai trattamenti.
I trattamenti superficiali che allungano la vita utile
La nitrurazione, o la nitrocarburazione, è uno dei trattamenti più utili per queste attrezzature perché crea uno strato superficiale più duro e resistente all’usura. Nella pratica serve soprattutto sulle superfici di bearing, quelle che guidano il metallo durante il passaggio. Qui si concentra una buona parte dell’attrito, e qui si formano spesso usura adesiva, microcricche e crateri se il ciclo produttivo è intenso.
Un trattamento corretto non trasforma una matrice mediocre in una eccellente, ma può prolungarne in modo sensibile la vita operativa. Aggiungo sempre un altro punto: questi trattamenti non vanno trattati come una soluzione “una tantum”. Nelle officine serie si ragiona per cicli di esercizio, controlli, eventuale rigenerazione e nuova nitrurazione quando il comportamento della superficie inizia a degradare.
| Trattamento | Effetto pratico | Limite da tenere presente |
|---|---|---|
| Nitrurazione | Aumenta durezza superficiale e resistenza all’usura | Va abbinata a un buon progetto della matrice |
| Nitrocarburazione | Migliora la resistenza in zone molto sollecitate | Non corregge difetti di flusso o geometria |
| Lucidatura delle superfici di guida | Riduce attrito e segni sul profilo | Se spinta male, può alterare il controllo del flusso |
| Rivestimenti avanzati | Utile in lavorazioni particolarmente severe | Costi maggiori, da giustificare con il volume produttivo |
In altre parole, il trattamento giusto non sostituisce il progetto: lo completa. E quando si parla di serramenti o facciate, questo completamento si riflette direttamente sulla finitura del profilo estruso, che è il tema che il cliente finale percepisce per primo.
Le leghe più coerenti con un profilo a vista
Quando il profilo resta visibile, la scelta della lega condiziona la resa estetica più di quanto molti immaginino. Io considero la famiglia 6xxx la base più sensata per la maggior parte dei profili architettonici e dei componenti per infissi, perché combina lavorabilità, resistenza alla corrosione e buona risposta alle finiture.
| Lega | Punti forti | Dove la sceglierei | Limite principale |
|---|---|---|---|
| 6060 | Ottima finitura superficiale, buona anodizzabilità | Profili architettonici leggeri, serramenti, elementi decorativi | Resistenza meccanica inferiore a leghe più strutturali |
| 6063 | Estrudibilità elevata, superficie uniforme, ottimi risultati in anodizzazione | Finestre, porte, facciate, profili visibili | Non è la scelta migliore quando il carico strutturale domina |
| 6005A | Buon compromesso tra resistenza, estrudibilità e resa estetica | Profili con richiesta meccanica più alta ma ancora ben visibili | Non raggiunge la qualità estetica della 6063 nei casi più esigenti |
| 6082 | Maggiore resistenza strutturale | Elementi portanti o profili dove conta il carico | Finitura e anodizzazione meno “facili” rispetto alla 6063 |
Qui la regola pratica è chiara: se il profilo deve vedersi e deve anche durare, 6060 e 6063 sono spesso la strada più lineare; se invece la priorità è la portata, la 6082 entra in gioco con più senso. Quando la lega è allineata all’uso, la scelta della finitura diventa molto più semplice e molto meno costosa da correggere in seguito.
Le finiture che funzionano davvero su un profilo estruso
Su un profilo in alluminio estruso la finitura non è una decorazione finale messa a caso: è parte della prestazione. Io distinguo sempre tra superficie grezza, anodizzazione, verniciatura a polvere e verniciatura liquida, perché ognuna risolve un problema diverso.
| Finitura | Effetto visivo | Vantaggio principale | Quando la preferisco |
|---|---|---|---|
| Mill finish | Grezzo di estrusione, aspetto tecnico | Costi contenuti e nessun trattamento aggiuntivo | Quando il profilo sarà coperto, lavorato ancora o non è a vista |
| Anodizzazione | Look metallico, uniforme, molto pulito | Strato integrato nel metallo, molto resistente a corrosione e abrasione | Per serramenti, facciate e componenti visibili, soprattutto all’esterno |
| Verniciatura a polvere | Grande libertà cromatica e buona uniformità | Ottimo controllo del colore e buona protezione | Quando il capitolato chiede un colore preciso o una resa più espressiva |
| Verniciatura liquida | Più flessibile su effetti speciali e ritocchi | Utile in casi particolari o su lotti specifici | Quando servono finiture speciali o specifiche applicative non standard |
L’anodizzazione merita una nota a parte: lo strato ossidato è integrato nel metallo e non si comporta come una semplice pellicola che si sfoglia. Lo spessore varia in funzione della specifica, ma per applicazioni architettoniche si ragiona spesso in un ordine di grandezza di 10-25 μm. La verniciatura a polvere, invece, la scelgo quando il colore e la copertura contano più dell’effetto metallico naturale.
Per finestre, portefinestre e facciate esposte a sole, pioggia e pulizie frequenti, la combinazione tra lega corretta e finitura giusta fa più differenza di tante promesse commerciali. Da qui il passaggio naturale è capire come scrivere una richiesta sensata al fornitore, senza lasciare spazio all’ambiguità.
Come specificare bene matrice, lega e finitura quando il profilo va in casa o in cantiere
Se devo impostare una fornitura seria, non mi limito a chiedere “un profilo in alluminio”. Definisco invece l’uso reale del pezzo: interno o esterno, esposizione a umidità, vicinanza al mare, presenza di urti, necessità di colore uniforme, tolleranze geometriche e eventuali lavorazioni successive come taglio, foratura o saldatura.
- Disegno e funzione: il profilo deve essere solo estetico, oppure porta anche carico?
- Lega: 6060 e 6063 per resa estetica, 6005A o 6082 quando la resistenza conta di più.
- Stato metallurgico: il temper condiziona rigidità, stabilità e lavorabilità dopo l’estrusione.
- Finitura: anodizzata, verniciata a polvere, liquida o grezza, con obiettivo estetico chiaro.
- Controllo campione: prima del lotto, pretendo sempre una verifica visiva e dimensionale del primo pezzo utile.
Il punto che vedo sottovalutato più spesso è il collegamento tra matrice e finitura finale. Se il profilo è a vista, i segni di estrusione, la qualità delle superfici di guida e la pulizia del flusso si leggono nella finitura molto più di quanto si creda. In pratica, la finitura non nasconde una matrice mal progettata: al massimo la rende meno evidente, e quasi mai a lungo.
I controlli che evitano una matrice costosa e una finitura deludente
Quando il progetto è vicino alla produzione, io farei sempre tre verifiche finali: un campione estruso con la stessa lega, un controllo visivo della superficie dopo il trattamento e una prova di coerenza con l’ambiente d’uso. Se il profilo andrà in un serramento esposto all’esterno, mi interessa molto più la stabilità del colore e la resistenza alla corrosione che una bella foto di catalogo.
Vale anche l’opposto: se il profilo sarà coperto da altre lavorazioni o non resterà visibile, conviene evitare finiture troppo costose solo per abitudine. La scelta giusta, in questo campo, è quasi sempre quella che tiene insieme funzione, durata e pulizia estetica senza forzature. Ed è proprio questa combinazione, più che il singolo materiale o il singolo trattamento, a fare la differenza tra una matrice che lavora bene e una che crea problemi in serie.
